Egycsatornás listázó módú műszer

A Pulse Train Recorder egy listázó módú adatgyűjtő eszköz neutron koincidenciás mérésekhez. Az adatgyűjtő rendszer egy külső elektronikus egységből és egy felhasználóbarát Windows alatt futó programcsomagból áll. A készülék a neutron detektorról beérkező impulzusok közötti követési időket méri. A mért adatok USB vonalon kerülnek a PC-be, ahol egy bináris fájlba kerülnek. Az adatfájlokat a mérés befejezése után lehet kiértékelni. A kiértékelést közvetlenül az adatgyűjtést vezérlő programból lehet indítani.

Követési idő

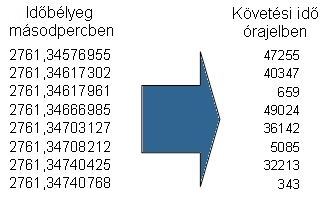

A PTR-02 készülék időbélyegek helyett követési időkkel dolgozik. A követési idő az egymás után beérkező impulzusok között eltelt idő. Míg az időbélyegek értéke korlátlanul növekszik, a követési idők tartománya nem változik. Az időbélyegeket általában nagypontosságú valós számként ábrázolják. A követési idő ezzel szemben egyszerűen a két impulzus beérkezése között leszámolt órajelimpulzusok száma, azaz egy egész szám. Ezeket gyorsabban lehet feldolgozni, mint az időbélyegeket, és a létrejövő adatfájl is rövidebb.

Derandomizálás

Ha egy órajel időtartamán belül több impulzus érkezik be, akkor a digitalizálás során ezek elvesznek. Ennek elkerülésére születtek az ún. derandomizáló áramkörök, melyek egy gyors átmeneti tárolóba mentették a túlcsorduló impulzusokat, amíg a feldolgozó elektronika foglalt volt. A PTR-02 magas órajele feleslegessé teszi ezt az eljárást, mert az órajel jóval rövidebb, mint a szabványos detektorimpulzusok hossza.

Másoló kimenet

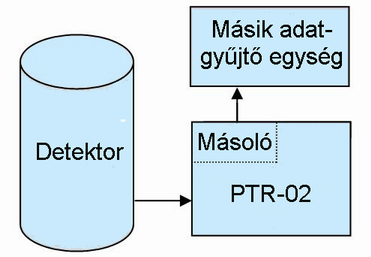

A PTR-02 rendelkezik egy olyan kimenettel, amelyiken megjelenik a beérkező impulzusok. A kimenő impulzusok formáltak és rögzített szélességűek. A másoló kimenet segítségével két különböző műszerrel lehet ugyanazt az impulzussorozatot mérni. Így a statisztikus ingadozások kizárásával lehet összehasonlító mérést végezni.

Beépített nagyfeszültségű tápegység

A vezérlő program automatikusan felismeri az opcionális nagyfeszültségű tápegység meglétét. A nagyfeszültség értékét a vezérlő programból lehet állítani. A szoftver adatgyűjtés alatt is ellenőrzi a beállított nagyfeszültség meglétét. A nagyfeszültségű tápegységgel ellátott eszköz rendelkezik egy +5V feszültségű tápfeszültség kimenettel is a detektor elektronikája számára. Az egység így el tudja látni pl. az elterjedten használt HLNC detektort.

Nagyfeszültség plató automatikus felvétele

Műszaki adatok

  • Impulzusgyakoriság: 1 cps – 2,5x106 cps
  • Időbeli felbontás: 5ns
  • Bemenő jel: 20ns TTL impulzus, BNC
  • Kimenet: 30 ns TTL impulzus, BNC (bejövő impulzusok ismétlése)
  • USB: B típusú csatlakozó, USB 2.0
  • Tápellátás: USB vagy 5 VDC, 2.5 A adapter
  • Méretek: 180 mm *200 mm* 40 mm
  • Nagyfeszültség (opcionális): 300V…2kV, 500μA (szoftverből vezérelhető)
