32 csatornás listázó módú adatgyűjtő csatornaszám kezeléssel

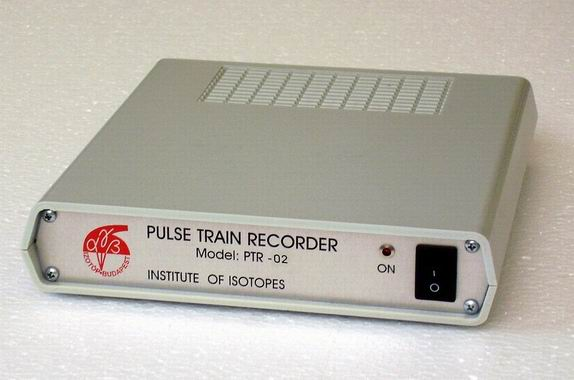

A sokcsatornás Pulse Train Recorder ugyanarra az áramköri alapra épül fel, mint az egycsatornás változat. Ez azonban nemcsak a követési időket rögzíti, hanem minden egyes impulzus beérkezési csatornáját. A csatornaszámok egy külön fájlba kerülnek az egycsatornás változattal való kompatibilitás érdekében. A PTR-32 készüléket ugyanaz a szoftver kezeli, mint az egycsatornás változatot. A csatornaszámok tárolása számos speciálisan sokcsatornás funkciót tesz lehetővé:

  • Csatornák impulzusgyakoriságának mérése
  • Csatornacsoportok (gyűrűk) definiálása, gyűrűhányados kiszámítása
  • Adatfájl szétbontása csatornánként
  • Hibás vagy zajos csatornák adatainak utólagos kivonása

Követési idő

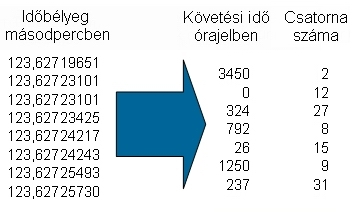

A PTR-32 készülék időbélyegek helyett követési időkkel dolgozik. A követési idő az egymás után beérkező impulzusok között eltelt idő. Míg az időbélyegek értéke korlátlanul növekszik, a követési idők tartománya nem változik. Az időbélyegeket általában nagypontosságú valós számként ábrázolják. A követési idő ezzel szemben egyszerűen a két impulzus beérkezése között leszámolt órajelimpulzusok száma, azaz egy egész szám. Ezeket gyorsabban lehet feldolgozni, mint az időbélyegeket, és a létrejövő adatfájl is rövidebb. A különböző csatornákon egyszerre beérkező impulzusok nulla követési ideje nulla.

Derandomizálás

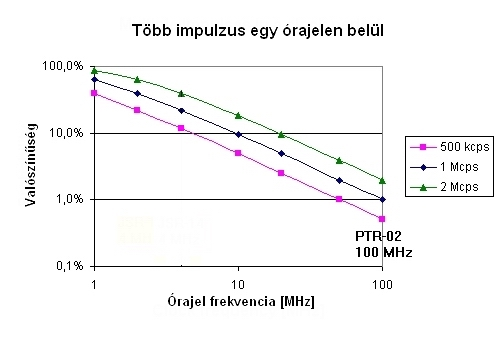

Ha egy órajel időtartamán belül több impulzus érkezik be, akkor a digitalizálás során ezek elvesznek. Ennek elkerülésére születtek az ún. derandomizáló áramkörök, melyek egy gyors átmeneti tárolóba mentették a túlcsorduló impulzusokat, amíg a feldolgozó elektronika foglalt volt. A PTR-32 nagysebességű FPGA áramkörei képesek kezelni akármennyi egyszerre megszólaló csatornát.

Beépített nagyfeszültségű tápegység

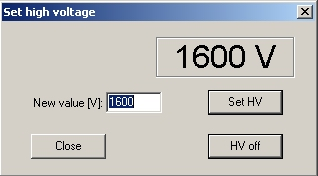

A vezérlő program automatikusan felismeri az opcionális nagyfeszültségű tápegység meglétét. A nagyfeszültség értékét a vezérlő programból lehet állítani. A szoftver adatgyűjtés alatt is ellenőrzi a beállított nagyfeszültség meglétét. A nagyfeszültségű tápegységgel ellátott eszköz rendelkezik egy +5V feszültségű tápfeszültség kimenettel is a detektor elektronikája számára. Az egység így el tudja látni pl. az elterjedten használt HLNC detektort.

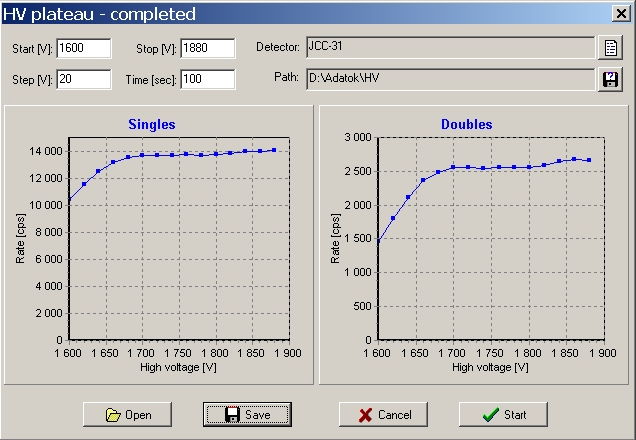

Nagyfeszültség plató automatikus felvétele

Műszaki adatok

  • Csatornaszám: 32
  • Impulzusgyakoriság: 1 cps – 2,5x106 cps
  • Időbeli felbontás: ±5ns
  • Bemenő jel: >20ns TTL impulzus, BNC
  • Bementi csatlakozó: 37 pólusú Canon
  • USB: B típusú csatlakozó, USB 2.0
  • Tápellátás: USB vagy 5 VDC, 2.5 A adapter
  • Méretek: 180 mm *200 mm* 40 mm
  • Nagyfeszültség (opcionális): 300V…2kV, 500μA (szoftverből vezérelhető)
